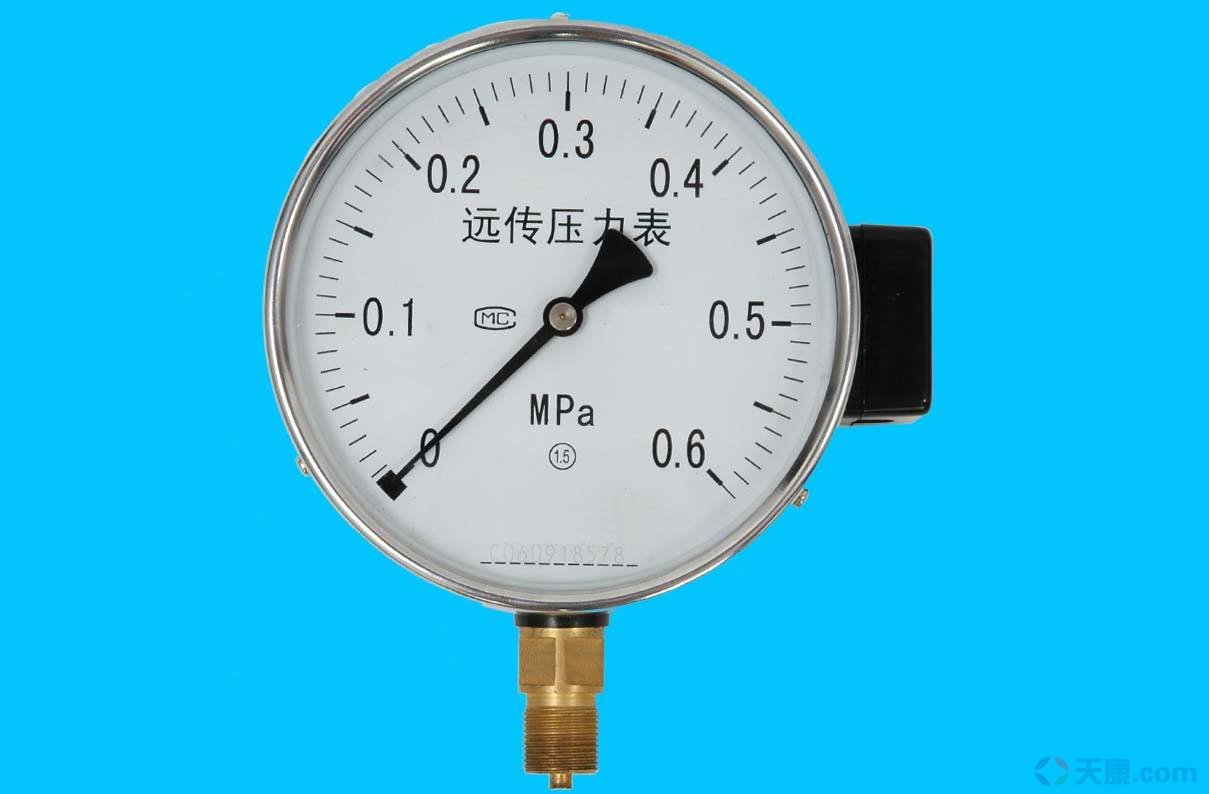

天康電阻遠傳壓力表
安徽天康電阻遠傳壓力表選型號報價格及產品詳細內容由電阻遠傳壓力表廠家安徽天康集團股份整理，電阻遠傳壓力表屬于天康壓力表分類產品，如果您還有其他關于電阻遠傳壓力表型號選擇報價格等問題，歡迎垂詢我司電阻遠傳壓力表生產廠家。
1、天康電阻遠傳壓力表概述
電阻遠傳壓力表適用于測量壓力不腐蝕鋼和銅合金的液體、蒸汽和氣體等介質。 由于在電阻儀表內部設置了滑線電阻遠傳壓力變送器，測量值可以傳輸?shù)竭h(yuǎn)離測量的二次儀表，實現集中檢測和遠程控制。 此外，本表電阻遠傳壓力還可就地注明壓力，以方便現場工作檢查。
電阻遠傳壓力儀表通過儀表內的滑動電阻變送器將測量值傳輸?shù)竭h(yuǎn)離測量點的二次儀表，實現集中檢測和遠程控制。此外，儀表可同時就地指示壓力(便于現場過程檢查)。儀器還可與隔膜隔離器(隔離器)連接，制成電阻遠傳隔膜壓力表，可測量壓力腐蝕性強、粘度高、易結晶的介質。電阻遠傳壓力表適用于測量壓力不腐蝕銅和銅合金的液體、蒸汽、氣體和其他介質。
電阻遠傳壓力表和壓力變送器
YTZ型電阻遠傳壓力表適用于測量對銅及銅合金或不銹鋼合金壓力，測量值通過儀器內部安裝的定位器類型傳輸?shù)竭h(yuǎn)離測量點的二次儀器傳感器，實現集中檢測和遠程控制。另外，電阻遠傳壓力可與隔膜隔離器(隔膜本體連接，制成隔膜式電阻遠傳壓力表，用于測量壓力腐蝕性強、粘度高、易結晶的介質。
混溶分辨率:壓力變送器，將壓力信號轉換成電信號，通常不直接顯示壓力信號，而是通過電流或電壓、頻率等信號將其傳輸?shù)胶罄m(xù)設備。后續設備進行功能擴展，信號傳輸距離可達1 ~ 3公里(當前信號)；
遠傳壓力表，發射信號為電阻！傳輸精度不高，距離有限！每種方法在應用上都有自己的優勢。當然，出于不同的目的，顧客有不同的傾向。
該儀表由彈簧管壓力儀表和滑移線電阻公式傳感器組成。當測量值壓力改變時，彈簧管端會產生位移。一方面，指針將通過傳輸系統在刻度盤上指示相應的壓力,另一方面，刷子將被驅動在電阻上滑動，以將測量的壓力值的變化轉換成電阻值的變化，該變化將被傳輸?shù)蕉蝺x表用于指示
儀器機械部分原理的功能與普通彈簧管壓力表相同。由于電阻變送器設置在齒輪傳動機構上，當齒輪傳動機構中的扇形齒輪軸偏轉時，電阻變送器的旋轉臂(刷)相應偏轉。當電刷在電阻變送器上滑動時，測得的壓力值的變化被轉換成電阻值的變化，該變化被傳輸?shù)捷o助儀表以指示相應的讀數。同時，一次儀表還指示相應的壓力。
電阻遠傳壓力表由彈簧管壓力表和滑線電阻變送器組成。電阻遠傳壓力表的機械部分具有與普通彈簧管壓力相同的功能。由于電阻變送器系統設置在齒輪傳動機構上，當齒輪傳動機構中的扇形齒輪軸偏轉時，電阻變送器的旋轉臂(刷)相應偏轉。當電刷在電阻裝置上滑動時，測量的壓力值的變化被轉換成電阻值的變化，該變化被傳輸?shù)捷o助儀表以指示主儀表的相應讀數。同時，一次儀表還指示相應的壓力。
變送器根據波紋管的變化轉換成毫安信號。
天康電阻遠傳壓力表代碼型應用
帶有遠傳信號的壓力表通常用于需要壓力的控制回路。這個循環通常是不太重要的輔助循環。例如，當印染廠收集深井水時，需要控制水壓時，使用這種方法是有問題的，與此無關。
天康電阻遠傳壓力表技術參數
準確度等級:1.6
發送器啟動電阻值:3 ~ 20ω
變送器充滿度電阻值:340 ~ 400ω
變送器端子① ②施加的電壓不超過6V
滑移線電阻變送器接線圖
2、天康電阻遠傳壓力表主要技術指標
w 精確度等級：16級
w發送器起始電阻值：30～20Ω
w發送器滿度電阻值：340～400Ω
w發送器接線端外加電壓不大于6V
w電阻遠傳壓力表使用環境條件：-40～60℃，相對濕度不大于85%，且振動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
w溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
3、天康電阻遠傳壓力表結構原理
本電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等所組成.電阻遠傳壓力表機械部分的作用與一般彈簧管壓力表相同。由于電阻發送器系統設置在齒輪傳動機構上，因此,當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于 電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一 相應的讀數值。同時，一次儀表也指示出相應的壓力值。
