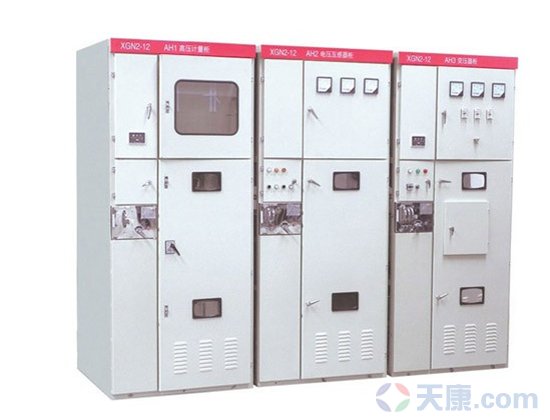

天康箱型交流金屬封閉高壓柜（固定式）
安徽天康箱型交流金屬封閉高壓柜（固定式）選型號報價格及產品詳細內容由箱型交流金屬封閉高壓柜（固定式）廠家安徽天康集團股份整理，箱型交流金屬封閉高壓柜（固定式）屬于天康開關柜分類產品，如果您還有其他關于箱型交流金屬封閉高壓柜（固定式）型號選擇報價格等問題，歡迎垂詢我司箱型交流金屬封閉高壓柜（固定式）生產廠家。
XGN2 高壓開關柜材料
冷軋鋼板或角鋼(用于焊接柜);
敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜).
不銹鋼板(不導磁性).
鋁板((不導磁性).
2.柜體的功能單元：
主母線室(一般主母線布置按“品”字形或“1”字形兩種結構
斷路器室
電纜室
繼電器和儀表室
柜頂小母線室
箱型交流金屬封閉高壓柜為金屬封閉箱式結構，柜體框架由角鋼焊接而成，柜體分為斷路器室、母線室、電纜室、繼電器室等，各室之間用鋼板隔開
斷路器室位于柜體的前下部。斷路器的旋轉通過拉桿連接到操作機構。斷路器的上部連接端子連接到上部隔離開關。斷路器的下連接端子連接到電流互感器。電流互感器連接到下隔離開關的母線上。斷路器還設有壓力釋放通道。如果發生內部電弧，氣體可以通過排氣通道釋放壓力。
公共汽車房位于柜體的后部上部。為了降低柜體的高度，母線呈圓柱形，由彎曲強度為12kn的合格絕緣體支撐。總線與上隔離開關的母線連接，可隔離在相鄰的兩個柜式母線室之間。
電纜室位于機柜下部的后面。電纜室的支撐絕緣子可配備電壓監控裝置。電纜固定在支架上。當主連接線是連接方案時，這個房間就是接線間。 繼電器室位于柜體上部的前面。室內安裝板可配備各種繼電器等。室內有端子臺，門可以配有指示儀表和信號元件等輔助部件，頂部也可以配有輔助小客車。
斷路器的操作機構位于下方的左側位置，隔離開關的操作和聯鎖機構位于上方。 開關柜是雙面維護，前維護繼電器室二次元件，維護操作機構，機械聯鎖和傳動部件，維護斷路器 主母線和電纜終端在后面修理。照明燈安裝在斷路器室內。 前門下方設有平行于柜寬方向的接地銅母線，其截面為4×40毫米
機械聯鎖:為了防止有載隔離開關、空載隔離開關、空載隔離開關、空載隔離開關、有載接地開關和帶接地刀的開關，開關柜采用相應的機械聯鎖。機械聯鎖的工作原理如下:
停電操作(運行維護)
箱型交流金屬封閉高壓柜處于工作位置，即上下隔離開關。斷路器處于接通狀態，前后門鎖良好，并且在電線上。此時，小手柄處于工作位置 打開斷路器后，將小手柄拉至“斷開和阻塞”位置。此時，斷路器無法閉合。將操作手柄插入下隔離操作孔，從頂部向下拉動，向下拉動到下隔離開口，向下拉動到上隔離操作孔，向下拉動到上隔離開口位置，取下操作手柄，插入接地開關操作孔，從底部向上推動，使接地開關處于閉合位置。此時，小手柄可以置于“大修”位置。 前門可以先打開，門后的鑰匙可以拿出來打開后門，停電操作完成后，維修人員可以進入、維修和檢修斷路器室和電纜室。
動力傳動操作(大修-操作)
如果大修后需要動力傳動，操作程序如下:關閉后門，取出鑰匙，關閉前門，將小把手從“大修”位置拉至“斷開和鎖定”位置，然后前門被鎖定，斷路器不能閉合。將操作手柄插入接地開關的操作孔，自上而下拉，使接地開關處于斷開位置，取下操作手柄，將其插入上隔離操作孔。從下往上推，使上隔離處于閉合位置，取下操作手柄，將其插入下隔離的操作孔中，從下往上推，使下隔離處于閉合位置，取出操作手柄，將小手柄拉到工作位置，即可閉合斷路器。
