天康裝配熱電偶
安徽天康裝配熱電偶選型號報價格及產品詳細內容由裝配熱電偶廠家安徽天康集團股份整理，裝配熱電偶屬于天康熱電偶分類產品，如果您還有其他關于裝配熱電偶型號選擇報價格等問題，歡迎垂詢我司裝配熱電偶生產廠家。
安徽天康生產裝配熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。
天康裝配熱電偶概述
天康裝配式熱電偶是傳感器的計量單位溫度，經常與顯示儀表、記錄儀器和電子調節器結合使用
基于回視效應，具有兩種不同成分的導體兩端被焊接形成回路。直接溫度測量端稱為測量端，終端稱為參考端。 當測量端和參考端之間存在溫差時，回路中將產生熱電流。連接顯示儀表，儀表將顯示熱電偶產生的熱電流。連接顯示儀表，儀表將顯示溫度由其產生的熱電動勢值熱電偶
裝配式熱電偶具有裝配簡單且易于更換。壓力彈簧式感溫元件具有良好的抗振性、較大的測溫范圍、較高的機械強度和良好的耐壓性。
熱電偶的熱電動力將隨著測量端溫度的增加而增加。熱電動力的大小僅與熱電偶導體材料和兩端的溫差有關，與熱電模塊的長度和直徑無關 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子和熱電極等基本結構組成，并配有各種安裝固定裝置。
常用熱電偶可分為標準熱電偶和非標準熱電偶 所謂標準熱電偶是指熱電偶，有統一的標準分度表和匹配的顯示儀表，國家標準規定了熱電勢和溫度之間的關系 非標準化熱電偶在范圍或數量級上不如標準化熱電偶好，一般沒有統一的分度表，主要用于某些特殊場合的測量。
標準化熱電偶自1988年1月1日起，所有熱電偶和heat 電阻均按照國際電工委員會國際標準生產，七個標準化熱電偶 s、b、e、k、r、j、t被指定為統一設計型熱電偶，實際熱電偶類別為:13
裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子和熱電極、補償導體和幾個主要固定裝置組成 補償導線是一種特殊導線，用于熱電偶和輔助(基礎)儀器之間的信號傳輸。它可以消除熱電偶冷端溫度變化引起的測量誤差，并確保介質溫度的精確測量 它們用于將熱電偶與測量裝置連接，以補償熱電偶連接處溫度變化引起的誤差。根據芯線合金絲的材料，補償導體應分為兩種類型，即延伸型和補償型而絕緣涂層包括塑料、氟塑料、玻璃纖維和帶金屬屏蔽的電纜結構型式
熱電偶補償導線標準:GB/T4989-94 熱電偶補償導線
熱電偶補償電纜標準:Q/S 320831 ql07-96
天康裝配熱電偶技術指標
IEC584(相當于GB/T 16839)HGB/T 16839.1-1997熱電偶第1部分分部表H
熱電偶較小插入深度:不小于其保護套外徑的8-10倍(特殊產品除外)
絕緣電阻:當環境空氣溫度為15-35℃時，相對濕度 絕緣電阻: 熱電偶下絕緣電阻≥0.5兆歐(電壓100伏)
高溫下高溫 k72當相對溫度為93℃時，其熱電極(包括雙分支式)與保護管和雙分支熱電極電阻之間的絕緣
鎧裝熱電偶具有彎曲、電阻高壓、熱響應時間快、經久耐用等優點。鎧裝熱電偶與裝配式熱電偶與溫度 傳感器，通常鎧裝熱電偶和顯示儀手表、錄音機和電子調節器一起使用。同時，鎧裝熱電偶也可用作裝配式熱電偶的溫度傳感元件 鎧裝熱電偶可直接測量0℃至1100℃各種生產過程中液體、蒸汽、氣體介質和固體表面的溫度
鎧裝熱電偶作品原理是將兩個不同成分的導體的兩端焊接成一個回路。直接測溫端稱為工作端，終端稱為冷端，也稱為基準端。 當工作端和參考端之間存在溫差時，回路中將產生熱電流。連接顯示儀表，儀表上將顯示熱電偶產生的熱電電動勢的相應溫度值 鎧裝熱電偶的熱電動力將隨著測量端溫度的增加而增加。熱電動力僅與熱電偶導體的材料和兩端之間的溫差有關，與熱電模塊的長度和直徑無關。
天康裝配熱電偶結構原理
鎧裝熱電偶結構原理結構由導體、高絕緣氧化鎂、外套1Cr18Ni9Ti不銹鋼保護管組成，并多次拉在一起。 鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成，配有各種安裝和固定裝置。 鎧裝熱電偶分為絕緣式和接頭外殼式
型號
分度號
允差等級
I級
II級
允差值
測溫范圍℃
允差值
測溫范圍℃
WRN
K
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~1000
±0.075ItI
333~1200
WRM
N
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~1000
±0.075ItI
333~1200
WRE
E
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~800
±0.075ItI
333~900
WRF
J
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ItI
375~750
±0.075ItI
333~750
WRC
T
±0.5℃
-40~+125
±1.0℃
-40~+133
±0.004ItI
125~350
±0.075ItI
133~350
6、天康裝配熱電偶接線盒形式

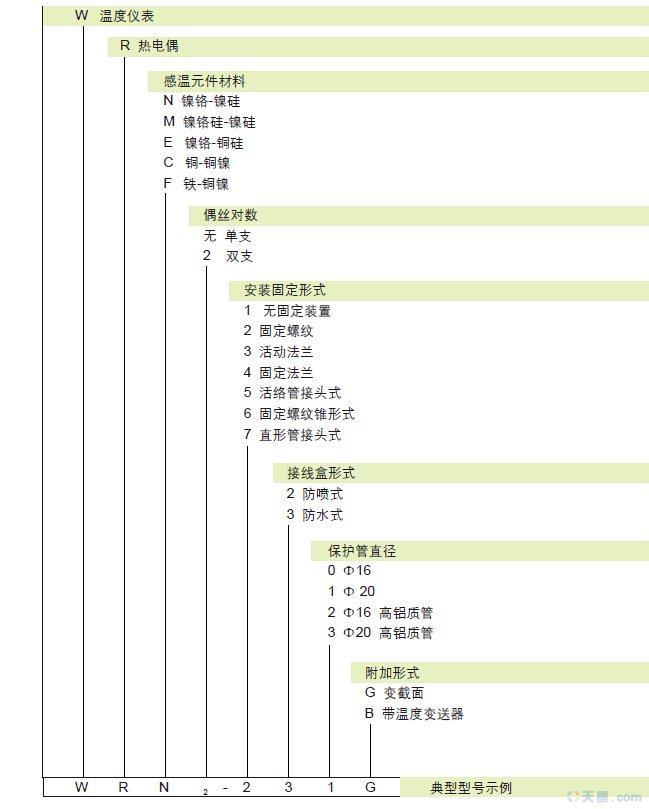

7、天康裝配熱電偶選型及規格
8、天康裝配熱電偶接線方式
9、天康裝配熱電偶感溫元件
名稱
型號
分度號
測溫范圍℃
規格
d
L
鎳鉻硅-鎳鉻
WRM-101
WRM2-101
N
0~1000
φ3
φ4
φ5
φ6
φ8
φ10
310
360
410
460
510
560
660
910
1160
鎳鉻-鎳硅
WRN-101
WRN2-101
K
0~1300
鎳鉻-銅鎳
WRE-101
WRE2-101
E
0~800
銅-銅鎳
WRC-101
WRC2-101
T
0~350
鐵-銅鎳
WRF-101
